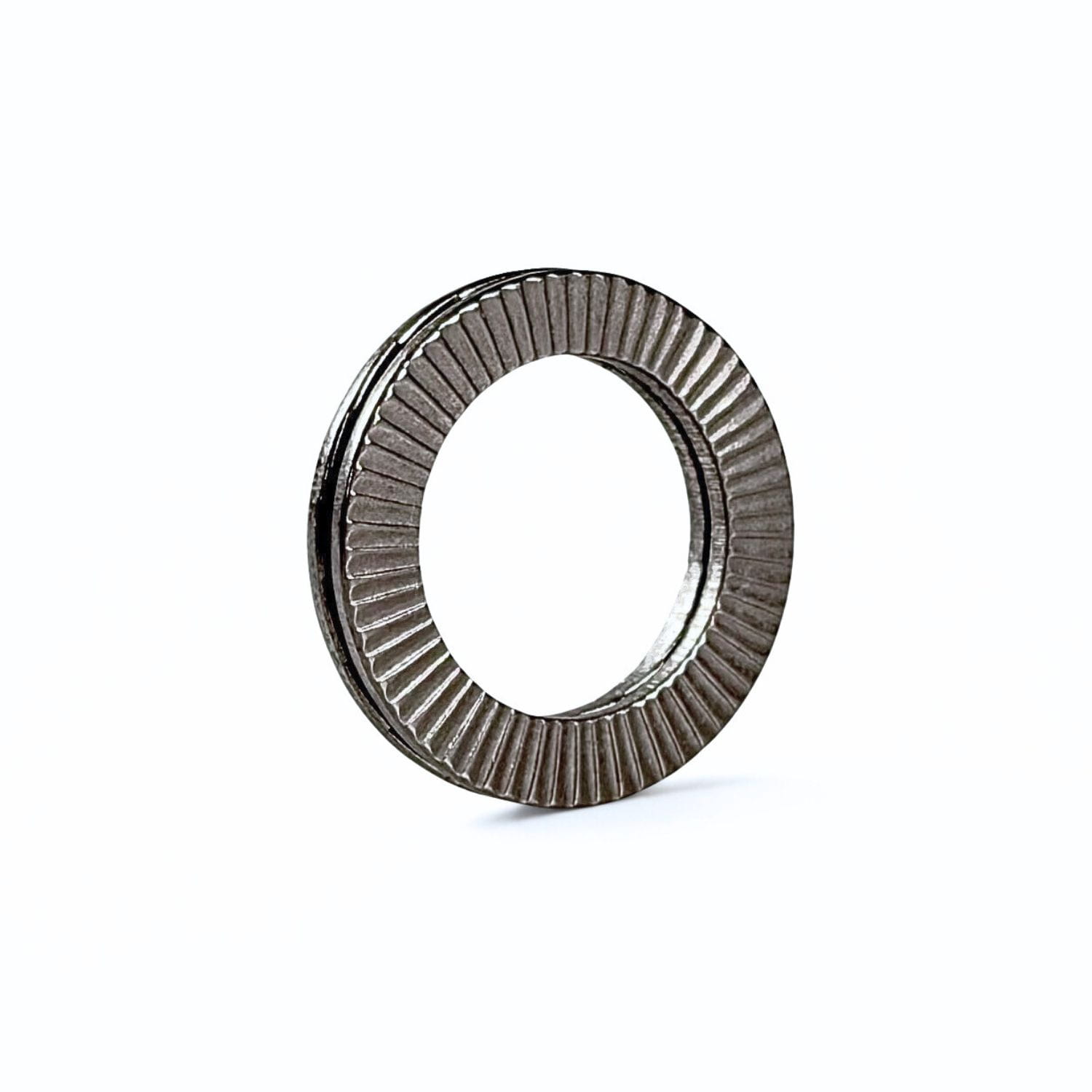

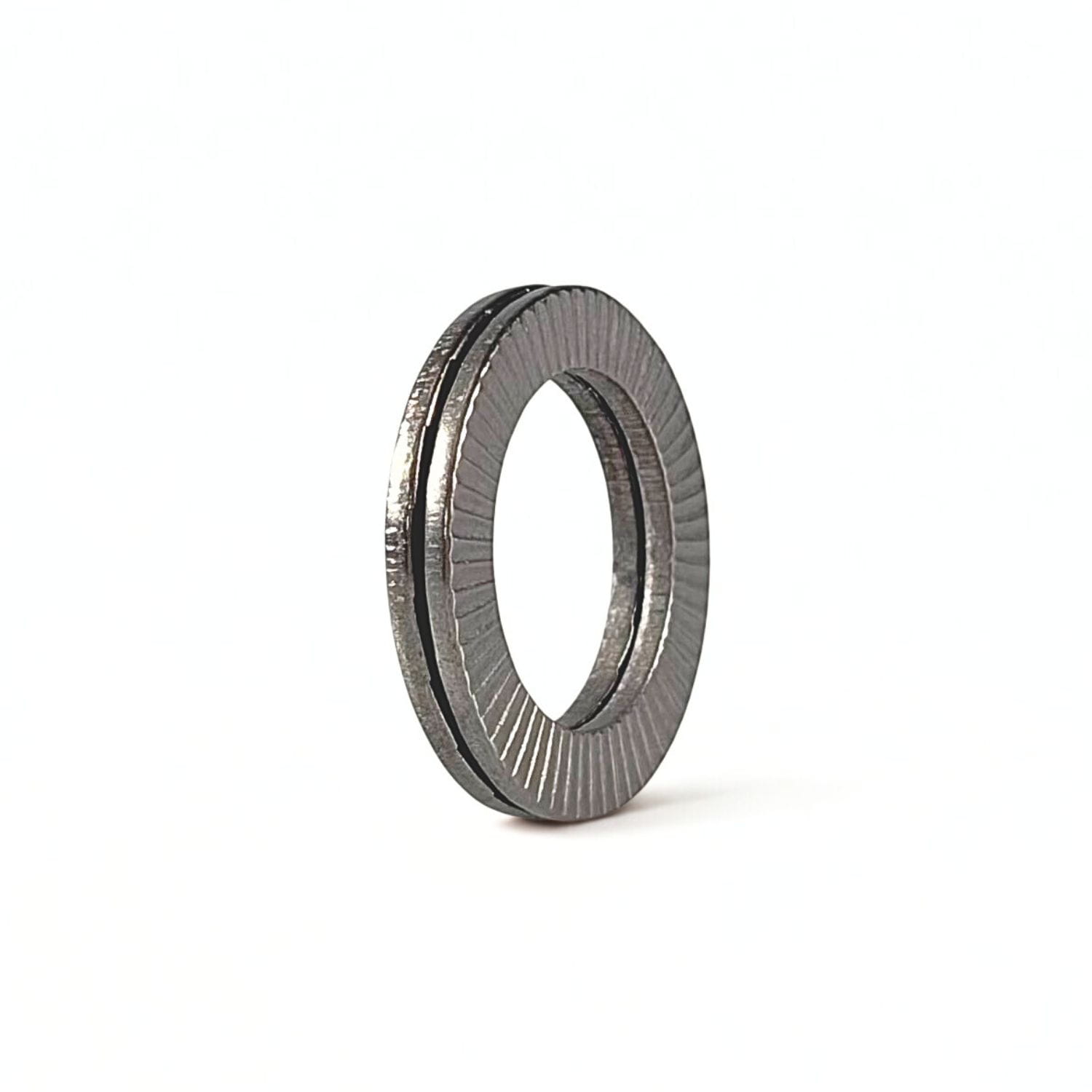

Podkładka klinująca HEICO-LOCK® do śruby M39 ze stali kwasoodpornej A4: Skuteczne zabezpieczenie śrub przed odkręcaniem

W świecie, w którym niezawodność i bezpieczeństwo konstrukcji mają kluczowe znaczenie, Podkładki klinujące HEICO-LOCK® stanowią niezastąpione rozwiązanie. Podkładki klinujące HEICO-LOCK® to zaawansowane technologicznie podkładki klinowe, zaprojektowane z myślą o eliminacji ryzyka luzowania się połączeń śrubowych. Sprawdzają się nawet w najbardziej wymagających warunkach pracy, takich jak:

• silne drgania,

• nagłe zmiany obciążeń,

• ciągła eksploatacja maszyn.

• zmienne warunki smarne (suche i naoliwione połączenia).

Dzięki swojej unikalnej konstrukcji, podkładki klinujące HEICO-LOCK® zapewniają zabezpieczenie śrub przed odkręcaniem . Są powszechnie stosowane w branżach, które nie akceptują kompromisów w kwestii bezpieczeństwa, takich jak:

• motoryzacja,

• przemysł ciężki,

• energetyka.

Zasada działania systemu HEICO-LOCK®

HEICO-LOCK® to skuteczny system zabezpieczania połączeń śrubowych przed samoczynnym luzowaniem. W przeciwieństwie do tradycyjnych rozwiązań opartych wyłącznie na tarciu, system ten wykorzystuje napięcie powstające w śrubie podczas dokręcania, które w momencie próby odkręcenia nie maleje, lecz wzrasta, skutecznie blokując luzowanie połączenia. Połączenie pozostaje stabilne nawet w warunkach silnych drgań i wibracji.

Efekt klinowy – klucz do blokowania śruby

Podkładki HEICO-LOCK® posiadają specjalnie zaprojektowane kliny na wewnętrznych powierzchniach. Kąt nachylenia tych klinów jest większy niż kąt wzniosu gwintu śruby. Gdy pojawia się próba odkręcenia, podkładki unoszą się po klinach, co powoduje wzrost napięcia i konieczność jego pokonania. Oznacza to, że samoczynne poluzowanie się połączenia śrubowego jest niemożliwe.

Połączenie kształtowe – stabilność bez przesuwania

Dodatkowo zewnętrzne powierzchnie podkładek wyposażone są w ząbki, które wgryzają się w materiał łączony i łączący tworząc z nimi połączenia kształtowe zapobiegają przesuwaniu i obracaniu się podkładek. Dzięki temu połączenie pozostaje stabilne nawet przy intensywnych drganiach i zmiennych obciążeniach.

Połączenie efektu klinowego i połączenia kształtowego sprawia, że system HEICO-LOCK® działa niezawodnie w środowiskach, gdzie inne zabezpieczenia zawodzą.

Parametry techniczne:

Typ podkładki: HLS-39S

Gwint śruby: M39

Ø wew.: 40,4 mm

Ø zew.: 58,5 mm

Grubość: 6,6 mm

Zalety:

• Mechaniczne zabezpieczenie śrub przed odkręcaniem

• Odporność na drgania i wibracje

• Wielokrotne użycie bez utraty funkcjonalności

• Łatwy montaż i demontaż przy użyciu standardowych narzędzi

• Efekt klina działa również w różnych warunkach smarnych

Testy i certyfikaty

test Junkera wg normy DIN 65151 / DIN 25201-4
